Comment brancher des enceintes sur un autoradio ?

Brancher des enceintes sur un autoradio consiste à connecter les câbles haut-parleur aux sorties correspondantes en respectant la polarité (positif/négatif). Les autoradios récents utilisent un connecteur ISO avec des codes couleur standardisés : violet pour l'avant gauche, gris pour l'avant droit, vert pour l'arrière gauche, blanc pour l'arrière droit. L'installation prend 20 à 30 minutes avec un tournevis et du ruban isolant.

Quel matériel prévoir ?

Vous aurez besoin d'un tournevis cruciforme et plat, de pinces à dénuder, de ruban isolant et éventuellement de cosses pour sécuriser les connexions. Les autoradios modernes utilisent des connecteurs ISO qui simplifient le branchement. Un multimètre aide à vérifier la continuité des câbles avant le remontage.

Les enceintes fonctionnent avec deux fils : un positif et un négatif. Le positif porte souvent une marque "+" ou une bande rouge sur l'enceinte elle-même.

Comment repérer les sorties sur l'autoradio ?

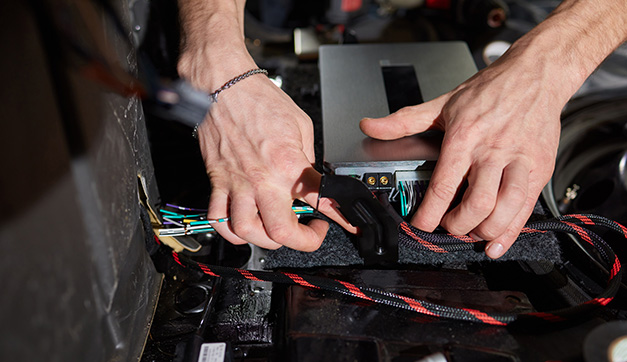

Le connecteur ISO regroupe toutes les sorties audio sur une seule prise. Chaque sortie suit un code couleur précis :

• Avant gauche : violet (+) et violet/noir (-)
• Avant droit : gris (+) et gris/noir (-)
• Arrière gauche : vert (+) et vert/noir (-)
• Arrière droit : blanc (+) et blanc/noir (-)

Le fil uni représente le positif, le fil rayé ou avec bande noire représente le négatif. Respecter cette polarité évite un déphasage qui affaiblit les basses et détériore le rendu sonore.

Sur les autoradios sans connecteur ISO, les sorties apparaissent sous forme de fils nus avec des inscriptions : FL (Front Left), FR (Front Right), RL (Rear Left), RR (Rear Right).

Quelle procédure suivre pour le branchement ?

Étape 1 : Coupez le contact et débranchez la borne négative de la batterie pour travailler en sécurité.

Étape 2 : Retirez les garnitures du tableau de bord avec des clés d'extraction pour accéder à l'autoradio. Certains modèles nécessitent de dévisser des fixations derrière les caches.

Étape 3 : Repérez les sorties haut-parleur sur le connecteur ISO. Si vous remplacez des enceintes existantes, notez la correspondance de chaque câble.

Étape 4 : Branchez le positif de l'enceinte (marqué "+") sur le fil uni, le négatif sur le fil rayé. Serrez fermement ou utilisez des cosses.

Étape 5 : Rebranchez la batterie et allumez l'autoradio. Testez chaque enceinte avec la balance et le fader pour vérifier le bon fonctionnement.

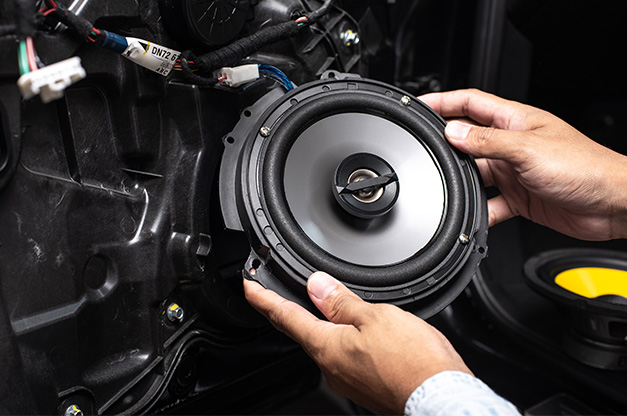

Étape 6 : Fixez les enceintes dans leurs emplacements (portes, plage arrière) et remontez l'autoradio avec ses garnitures.

Bon à savoir : Si les connecteurs ISO ne s'emboîtent pas facilement, vérifiez le sens d'insertion. Forcer abîme les ergots de verrouillage et crée des faux contacts.

Pourquoi l'impédance compte ?

L'impédance mesure la résistance électrique de l'enceinte en ohms. Les enceintes auto affichent généralement 4 ohms, valeur compatible avec la majorité des autoradios. Une impédance inadaptée endommage l'amplificateur interne du poste.

Les enceintes de 2 ohms délivrent plus de puissance mais font chauffer l'autoradio. Les modèles 8 ohms réduisent la puissance mais protègent mieux l'électronique. Vérifiez dans la notice de votre autoradio les impédances supportées. Les postes récents tolèrent 2 à 8 ohms, les anciens se limitent souvent à 4 ohms.

Faut-il ajouter un amplificateur externe ?

L'amplificateur intégré à l'autoradio suffit pour des enceintes de 20 à 50 watts RMS. Au-delà, ou pour un caisson de basses, un amplificateur externe s'impose. Il se connecte via les sorties RCA de l'autoradio et nécessite une alimentation directe depuis la batterie avec un câble de 10 mm² minimum pour 500 watts.

Un fusible se place près de la batterie pour protéger l'installation. L'amplificateur améliore la dynamique, renforce les basses et permet un volume élevé sans distorsion.

Quelles erreurs éviter ?

Inverser les polarités affaiblit le son et supprime les basses. Les enceintes fonctionnent alors en opposition de phase et annulent certaines fréquences. Vérifiez toujours que le positif va sur le positif et le négatif sur le négatif.

Les câbles de faible section (moins de 1,5 mm²) augmentent la résistance électrique et réduisent la puissance aux enceintes arrière. Privilégiez un câble de section adaptée à la distance.

Un fil dénudé qui touche la carrosserie provoque un court-circuit et grille l'amplificateur. Isolez chaque connexion avec du ruban adhésif ou des gaines thermorétractables.

Tableau : Avec ou sans amplificateur

Bon à savoir : Certains véhicules récents intègrent l'audio au multiplexage électronique. Le remplacement d'enceintes ou d'autoradio nécessite alors un adaptateur spécifique ou une reprogrammation. Renseignez-vous sur la compatibilité avant l'achat.

Feu Vert propose un service de montage d'autoradio et d'enceintes. Nos techniciens installent, règlent et testent votre système audio. Consultez notre gamme d'enceintes et d'autoradios pour moderniser votre équipement. N'hésitez pas à vous rendre dans un garage Feu Vert.

Installation réussie : vérifications finales

Après le branchement, testez chaque enceinte individuellement. Utilisez la balance pour isoler gauche et droite, le fader pour séparer avant et arrière. Un son clair sans grésillement confirme un branchement correct.

Si une enceinte semble plus faible que les autres, vérifiez la polarité. Si le son manque de basses sur toutes les enceintes, un ou plusieurs haut-parleurs sont probablement inversés.

Réglez ensuite l'égaliseur de votre autoradio selon vos préférences. Commencez avec des réglages neutres (basses, médiums et aigus au centre) puis ajustez progressivement. Un bon réglage valorise vos nouvelles enceintes et améliore l'expérience d'écoute au quotidien.
